功率放大器模块

功率放大器

前言

开关功率放大器是宽带开关功率放大器，广泛应用于各种水声技术领域，同时可广泛应用于任何场所信号的功率放大，具有控制简单、开关频率高、导通电压低、通态电流大、损耗小、体积小等优点。

从0到1

为解决线性功放效率低，体积大的缺点，特别提出使用MOSFET 在开通时导通损耗小的优势，以减少器件自身的功耗，以降低控制电路功能与制造成本。

独具匠心

该模块内部包含两路完整的全桥电路，功率部分单独供电，为满足不同用户，其控制部分宽电压输入，控制与功率完全隔离。该模块因其使用方便赢得越来越大的市场，尤其适合于驱动电机的变频器和各种逆变电源，是变频调速，冶金机械，电力牵引，伺服驱动的一种非常理想的电力电子器件。

产品落地

该模块具有如下特点：

(1)内部集成隔离DC/DC电源，完全实现与前级信号隔离。设定了良好的MOSFET驱动条件，驱动电路与MOSFET间的距离很短，输出阻抗很低，稳定可靠。

(2) 控制电压宽范围输入，满足客户定制宽范围使用要求。

(3) 开关频率从1K～100KHZ，占空比：0～100%。

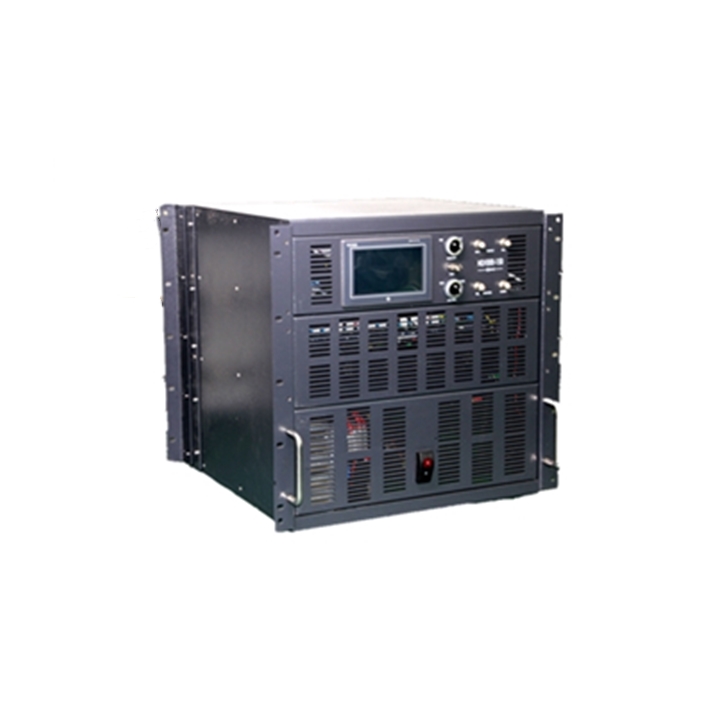

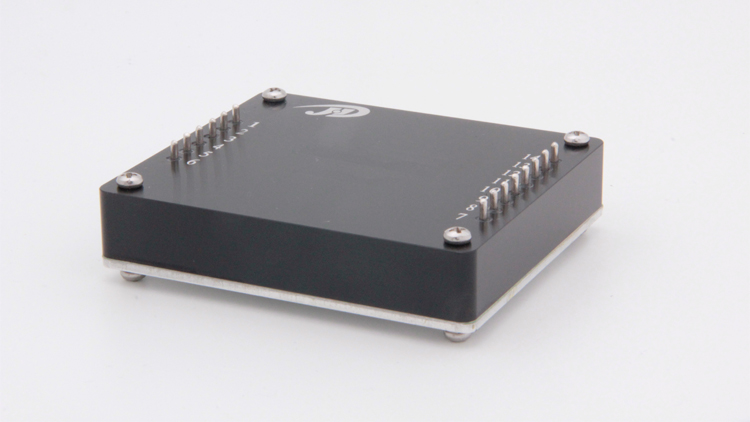

下图为功率放大器模块

产品参数

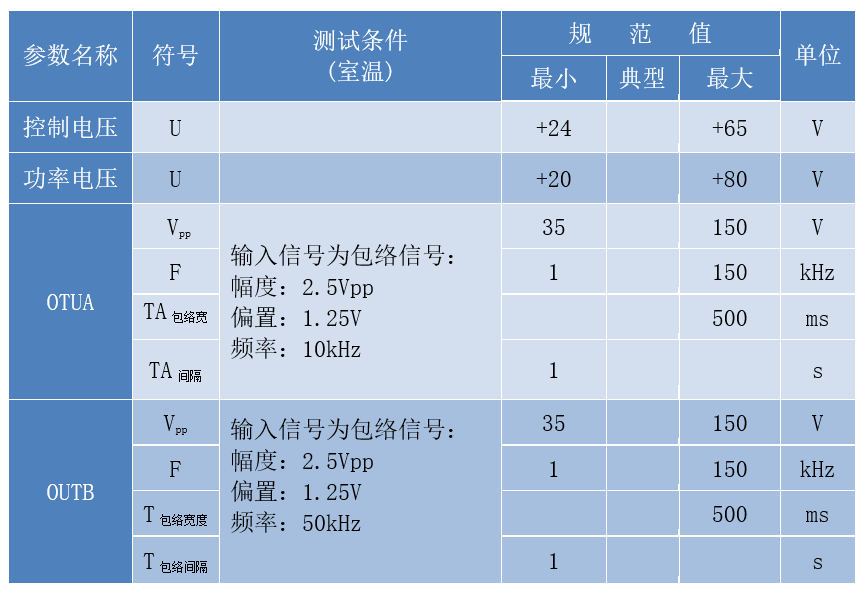

下图为某型大功率放大模块特性指标
